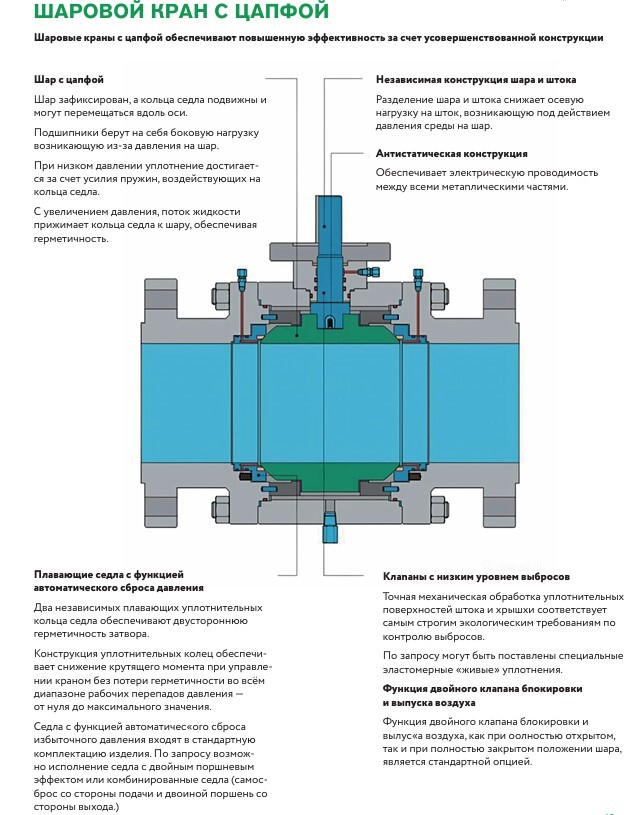

Шаровой кран с цапфой, сварная конструкция

Прочный и надежный шаровой кран с цапфой в сварном корпусе используется для перекрытия потока рабочей среды в трубопроводах высокого давления. Сварная конструкция корпуса обеспечивает повышенную прочность, герметичность и долговечность, снижая риск утечек в местах соединений. Кран соответствует международным стандартам API и ASME, что делает его универсальным решением для промышленного применения.
Основные характеристики:

Тип конструкции: кран с цапфой, сварной корпус
Присоединение: фланцевое
Назначение: трубопроводы высокого давления
Корпус: стальной, сварная конструкция

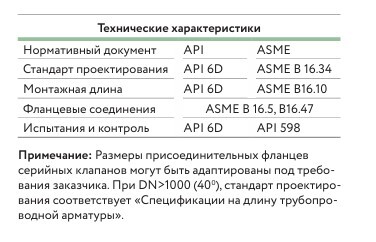

Технические характеристики:

Нормативные документы: API 6D, ASME B16.34
Стандарт проектирования: API 6D / ASME B16.34
Монтажная длина: API 6D / ASME B16.10
Фланцевые соединения: ASME B16.5, B16.47
Испытания и контроль: API 6D, API 598

Примечание: размеры присоединительных фланцев могут быть адаптированы под требования заказчика. Для DN > 1000 (40") проектирование выполняется в соответствии со «Спецификацией на длину трубопроводной арматуры».

Технические Характеристики

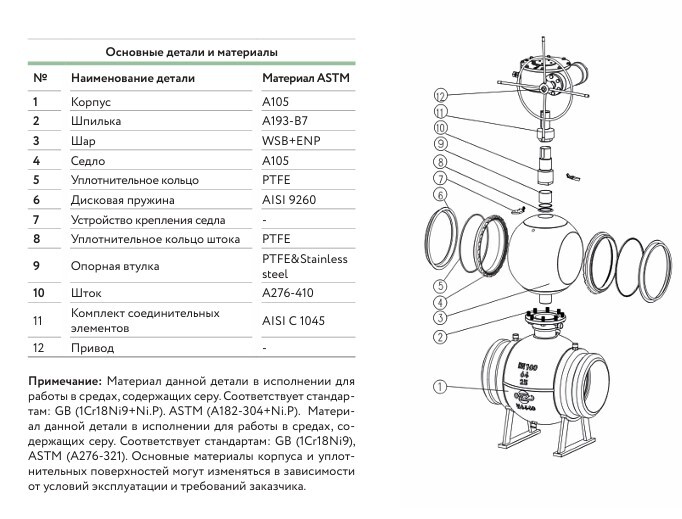

Состав детали

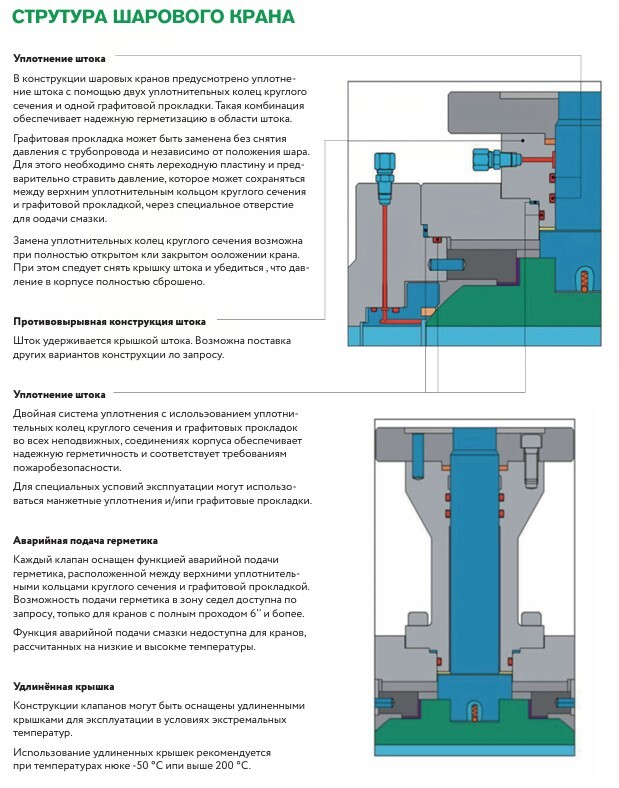

Структура шарового крана с цапой

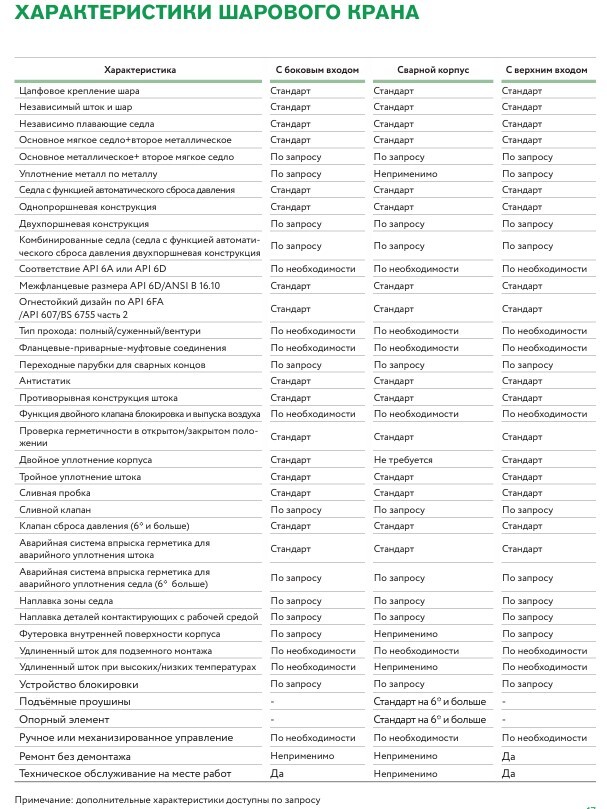

Характеристики шарового крана с цапой
