Шаровой кран с цапфой, с верхним входом

Шаровой кран с цапфой и верхним входом применяется в трубопроводах высокого давления и предназначен для надежного перекрытия потока рабочей среды. Верхний вход облегчает доступ к внутренним узлам для обслуживания и ремонта без демонтажа крана с линии. Усиленная конструкция корпуса и цапфовый механизм обеспечивают долговечность и надежную герметичность при эксплуатации.
Основные характеристики:

Тип конструкции: кран с цапфой, верхний вход
Присоединение: фланцевое
Назначение: трубопроводы высокого давления
Корпус: стальной, усиленной конструкции

Технические характеристики:

Нормативные документы: API 6D, ASME B16.34
Стандарт проектирования: API 6D / ASME B16.34
Монтажная длина: API 6D / ASME B16.10
Фланцевые соединения: ASME B16.5, B16.47
Испытания и контроль: API 6D, API 598

Примечание: размеры присоединительных фланцев могут быть адаптированы под требования заказчика. Для DN > 1000 (40") проектирование выполняется в соответствии со «Спецификацией на длину трубопроводной арматуры».

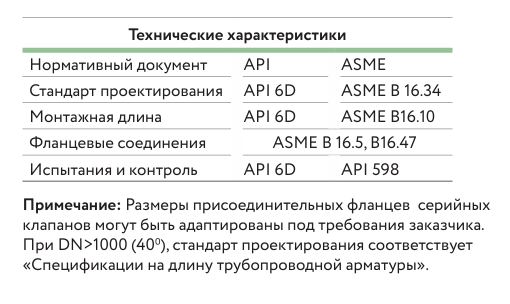

Технические Характеристики

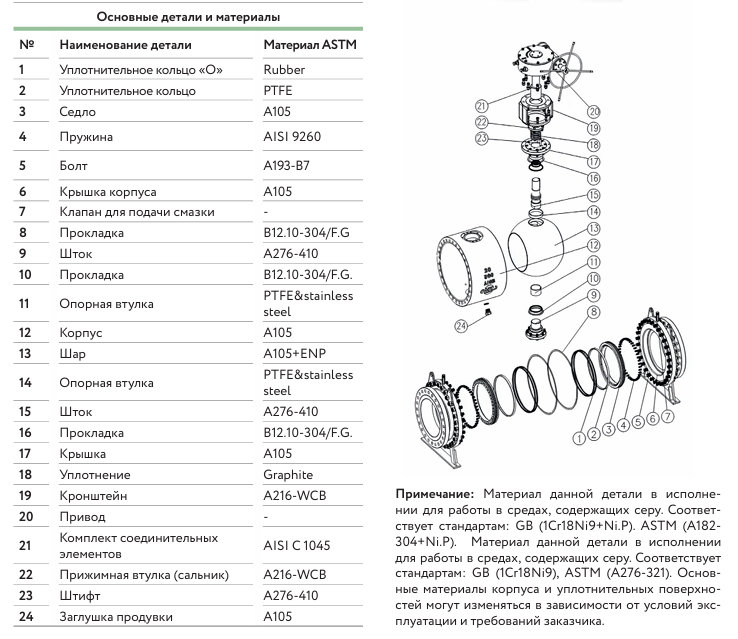

Состав детали

Структура шарового крана с цапой

Характеристики шарового крана с цапой
